基本代號由結構型式和傳動型式；滾動體直徑、滾動體中心圓直徑三個部分組成。
結構型式代號表
|
結構型式代號 |
機構型式類型 |
|
01 |
四點接觸球軸承 |
|
02 |
雙排異徑球軸承 |
|
11 |
交叉圓柱滾子軸承 |
|
13 |
三排圓柱滾子組合軸承 |
傳動型式代號表
|
傳動型式代號 |
傳動型式 |
|
0 |
無齒式 |
|
1 |
漸開線圓柱齒輪外齒小模數 |
|
2 |
漸開線圓柱齒輪外齒大模數 |
|
3 |
漸開線圓柱齒輪內齒小模數 |
|
4 |
漸開線圓柱齒輪內齒大模數 |
后置代號是轉盤軸承的熱處理方式、公差等級、尺寸、密封技術等要求有改變的時候，需要在基礎代號后方添加的補充代號。一般遵循軸承材料、密封、套圈變形、技術要求、公差等級、齒輪參數變動或需要表面淬火的順序向后排列。
軸承材料代號表
|
代號 |
03 |
04 |
11 |
12 |
13 |
|
軸承材料 |
42CrMoT |
42CrMoZ |
50MnT |
50MnZ |
其他材料 |
材料及熱處理方法代號：其中末位的T代表材料需要調制處理，Z代表材料進行正火處理。結構改變內容為密封、套圈變形或技術要求等，需用代號“K和數字”表示，如下圖中的“K1”與前面軸承材料代號空半個漢字間距。
公差等級改變時在其代號后面用“與/”和前面的代號分開，公差等級為0級可以不標注，轉盤軸承有0/6/5三級，精度從前到后依次升高。
結構型式代號表
|
結構類型 |
無齒式 |
外齒式 |
內齒式 |
|
四點接觸球轉盤軸承 |
78000 |
178000 |
278000 |
|
雙排異徑球轉盤軸承 |
578000 |
678000 |
778000 |
|
交叉圓柱滾子轉盤軸承 |
79000 |
179000 |
279000 |
|
交叉圓錐滾子轉盤軸承 |
579000 |
679000 |
779000 |
|
三排圓柱滾子組合轉盤軸承 |
539000 |
639000 |
739000 |

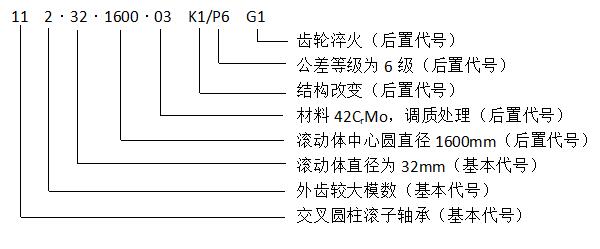

結構形式代號基本統一，但有個別非標軸承會使用廠標代號。至此轉盤軸承型號都代表什么的內容已經講解完成，具體舉例大家可以參考上圖所示，對照前面的表格具體理解。我們隆達軸承生產各種型號規格的轉盤軸承/回轉支承、回轉驅動、直齒驅動，如有需要歡迎來電咨詢了解。
