■概述

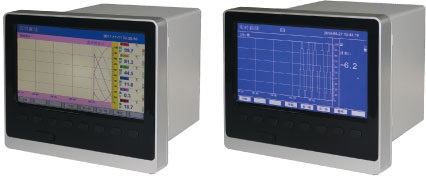

HY-C8100(B)系列12路彩屏(藍屏)無紙記錄儀采用新型大規模集成電路，對輸入、輸出、電源、信號采取可
靠保護和強抗干擾設計。12路萬能信號輸入（可組態選擇輸入：標準電壓、標準電流、熱電偶、熱電阻、
頻率、毫伏等）?？蓭?/span>18路報警輸出，12個變送輸出，RS232/485通訊接口，以太網接口，微型打印機接口
和USB接口，SD卡插座；可提供傳感器配電；具有強大的顯示功能，實時曲線顯示，歷史曲線追憶，棒圖顯
示，報警狀態顯示。
|
|
|
|
|
■功能特點
|
|
★7英寸800*480點陣寬屏TFT高亮度彩色圖形或藍底白字液晶顯示，LED背光、畫面清晰、寬視角。
★全中文人機界面，操作使用極其簡單，組態簡便可靠，軟件密碼鎖保證組態安全
★采用高速、高性能32位ARM微處理器，內置嵌入式操作系統，畫面切換響應時間≤0.3S，實時檢測、
顯示、記錄、報警；提供二、四、六、十二、十六、二十四路6種數顯畫面供用戶選擇
★全隔離萬能輸入，每個通道信號切換無需跳線，可通過軟件組態更改信號類型
★全新T6輸入法，支持漢字拼音輸入，數字、英文、特殊符號等選擇輸入
★外接微型打印機，可手動打印數據、曲線，自動定時打印數據，滿足用戶現場打印的需要
★標準串行通訊接口，支持ModBus-RTU通訊協議
★10M Ethernet 標準RJ45接口，支持ModBus-TCP通訊協議
★配備標準USB2.0接口，U盤支持FAT、FAT32格式，歷史數據轉存快捷方便，最大可支持8G容量
★支持SD卡擴展功能，SD卡支持FAT、FAT32格式，延長數據記錄時間，最大可支持8G容量
★用大容量FLASH閃存芯片保存設置參數和歷史數據，斷電后數據可永久保存
★全鋁密封外殼，保證儀表在惡劣環境中正常工作
|
技術參數/Technical parameters-------------------------------------------------------◆◆
■主要技術指標
|
|
1.輸入信號：最多12通道隔離型萬能信號輸入，通道間隔離電壓大于250VAC，通道和地之間隔離電
壓大于500VAC。
2.信號類型：
標準電壓信號： 0～5V、1～5V、0～10V、±5V、√0～5V、√1～5V；
標準電流信號：0～10mA 、4～20 mA 、0～20 mA、√0～10mA、√4～20mA；
毫伏信號：0～20mV、0～100mV、±20mV、±100mV；
熱電偶信號：B、S、K、E、T、J、R、N、F2、Wre3-25 、Wre5-26；
熱電阻信號：Pt100、Cu50、Cu53、Cu100、BA1 、BA2；
線性電阻信號：0～400Ω；
3.精度：±0.2％FS。
4.采樣周期：1秒。
5.存儲容量：內部Flash存儲器容量64M Byte。
6.記錄時間：12通道，64M Byte容量。
|
|
記錄間隔
|
1秒
|
2秒
|
4秒
|
6秒
|
15秒
|
30秒
|
1分
|
2分
|
4分
|
|
記錄長度
|
24天
|
48天
|
97天
|
145天
|
364天
|
728天
|
1456天
|
2912天
|
5825天
|
|
|
存儲長度（不斷電連續記錄）的計算：
24天（間隔1秒時）- 5825天（間隔240秒時）
計算公式：記錄時間（天）=
（注：通道數的計算：程序將通道數劃分為4、8、16、32、64五檔，當儀表通道數落在兩檔之間時，以大
的數作為計算的通道數。例如：儀表通道數是12路，公式中通道數以16計算）
7.模擬量輸出：4～20mA(負載電阻≤550Ω)、0～20mA(負載電阻≤550Ω)、0～10mA(負載電阻≤1.1KΩ)、
1～5V（負載電阻≥250KΩ）、0～5V（負載電阻≥250KΩ）、0～10V（負載電阻≥4KΩ）（特殊定制）。
8.報警輸出：最多18路報警繼電器常開觸點輸出，觸點容量3A/250VAC（阻性負載）。
9.配電：變送器配電電源，額定電壓24VDC，最大電流250mA。
10.通訊接口：隔離RS232和RS485接口，通訊波特率為1200、2400、4800、9600、19200、57600bps可選。
11.供電：電壓范圍85～264VAC；頻率范圍：50～60Hz；最大功耗：20VA。
12.工作條件：工作溫度：-10～60℃；濕度：10～90％（無結露）。
|
|
■儀表選型
|
|
HY-C81□-□-□-□-□-□ 12路彩色無紙記錄儀
① ② ③ ④ ⑤ ⑥
HY-C81□B-□-□-□-□-□ 12路藍屏無紙記錄儀
① ② ③ ④ ⑤ ⑥
|
|
①輸入通道數
|
②變送輸出通道數（備注）
|
|
代碼
|
輸入通道
|
代碼
|
輸出通道
|
|
01
02
03
.
11
12
|
1路輸入
2路輸入
3路輸入
.
11路輸入
12路輸入
|
X
01
02
03
11
12
|
無輸出
1路輸出
2路輸出
3路輸出
11路輸出
12路輸出
|
|
③報警輸出通道數（備注）
|
④供電電源
|
|
代碼
|
輸出類型（負載電阻RL）
|
代碼
|
電壓范圍
|
|
X
01
02
03
17
18
|
無輸出
1限報警
2限報警
3限報警
17限報警
18限報警
|
A
D
|
AC85～264V(50～60HZ)
DC12~36V
|
|
⑤附加功能(以下功能可全選，用“/”隔開，不選功能可省略)
|
|
通訊輸出
|
打印功能
|
|
代碼
|
通訊輸出類型
|
代碼
|
打印接口
|
|
D1
D2
|
RS485通訊
RS232通訊
|
D3
|
RS232C打印
|
|
饋電輸出
|
USB轉存功能
|
|
代碼
|
饋電輸出
|
代碼
|
USB轉存
|
|
P
|
DC24V
|
U
|
USB轉存（U盤）
|
|
SD卡擴展功能
|
以太網通訊功能
|
|
代碼
|
SD卡擴展
|
代碼
|
以太網通訊
|
|
SD
|
SD卡擴展（SD卡）
|
E
|
以太網通訊
|
|
|
備注：
模擬輸出通道數+繼電器輸出通道數≤18
|
