磁致伸縮液位計

產品特點/Product features-----------------------------------------------------------◆◆

概述
磁致伸縮測量技術已被國際上公認為一種極可靠的精確測量液位及位移的方式，我公司自主研發的DRCM-99系列磁致
伸縮液位計，是一款采用磁致伸縮技術（位置測量原理L=V×t）的高性能液位測量儀表，采用先進的測量電路及傳感技
術、完善的生產工藝及嚴格的過程控制，保證了儀表性能的精確、穩定、可靠。該產品適用于要求測量精度高、使用環
境較惡劣的各種液罐的過程液位測量和容量的測量及控制，廣泛應用在石油、化工、制藥、食品、飲料等行業中。

     液位計主要由電子倉、測桿和非接觸的磁性浮球組成，測桿內裝有磁致伸縮線。工作時，由電子倉內的電路產生起始
脈沖，脈沖在波導絲中傳輸時產生沿波導絲方向前進的磁場。此磁場與浮子中的磁鐵固有磁場相遇，二者磁場矢量疊加
形成螺旋磁場（即磁致伸縮效應），產生瞬時扭力并在波導絲上形成一個機械扭力波，產生扭動脈沖（返回脈沖）以聲
速傳遞返回，被電子倉內的檢測機構所檢測，測量觸發脈沖與扭力波返回脈沖的時間差，即可精確計算出液面高度。

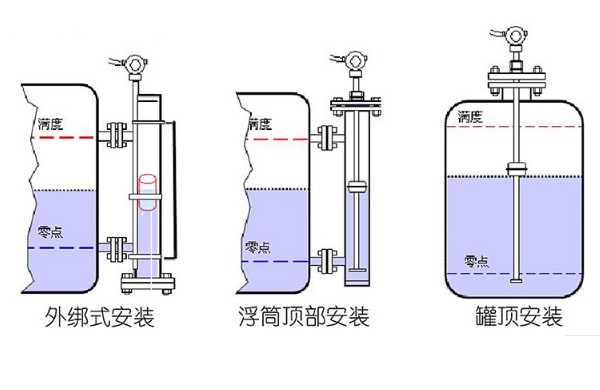

1、儲罐頂部安裝，結構簡單，施工方便，安裝成本低；
2、高精度（優于0.1%或0.5mm）測量，輸出信號為絕對位置輸出，無信號漂移；
3、無損耗器件，無需定期標定、維護，可靠耐用；
4、 可選用剛性或柔性兩種探桿形式，可用量程范圍300mm～20m，適應各種工況和現場安裝要求；
5、本安防爆ExiaIICT6，可安全使用于各種危險防爆場合；
6、智能mA型：一體高清液晶指示，24VDC兩線制4-20mA輸出，安裝使用和調試操作簡單方便；標準  HART通信協議，
      可通過HART手操器、移動PC或儀表本身4按鍵對儀表進行設定和調校；
7、總線數字型：智能自適應技術，程序自動跟蹤調整信號強弱，軟件自動修正，確保數據采集的高可靠性和高精度；可
      通過測量和運算，最多可輸出液位、界位、5點溫度、平均溫度8個參量；標準Modbus/RTU協議，傳輸距離遠，抗干
      擾性強，布線簡單，可直接與電腦或其他設備或系統通信聯網，實現多臺傳感器實時數據采集、顯示、報警及監控

技術參數/Technical parameters-------------------------------------------------------◆◆

技術指標
