產品特點/Product features-----------------------------------------------------------◆◆
UQK系列浮球液位計適用于塔、槽、罐、池等各類容器的敞開、密閉和地下貯罐的介質液位沒量，
它能根據被測液位的變化轉換成輸出4~20mA的標準電流信號，實現可對液位進行遠距離監控。
原理
主要由磁浮球、傳感器、變送器、主體管、安裝法蘭五部分組成，當磁浮球隨被測介質液位變化
而上下浮動時浮球內磁組件吸合傳感器內某一相應位置的一干簧管。使傳感器的總電阻（或電壓）發
生相應變化，再由變送器將電阻（或電壓）的變化轉換成4～20mmA.DC的標準電流信號輸出，可以
與各種能輸入4－20mmA.DC信號的顯示儀來配套使用或進入計算機系統，實現對液位的監控。同時
可選用二次儀表（XMT智能數顯表）設定上下限報警，實現對液位的位式控制或其它調節器構成液位
恒值調節系統，實現對液位的連續調節。UQK-2型除以上功能外同時配以1.5級45C3～A型表頭可直
接就地指示液位位置。

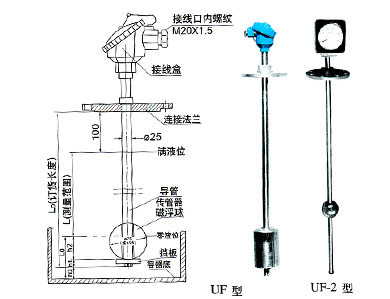

產品外形尺寸/Product dimensions-----------------------------------------------------◆◆
技術參數/Technical parameters-------------------------------------------------------◆◆
介質溫度：≤120℃介質
比重：≥0.40（按訂貨要求供貨）
輸出信號：4～20mmA.DC
供給電源：24V．DC±5%
測量精度：500~1000mm≤±1.5%
負載電阻：０～750Ω>1000≤±1.0%
測量范圍：500～6000mm(按訂貨要求供貨)
防爆標志：ib II CT5
關聯設備：安全柵
注：１．H0．．．．．．為安裝死區，由用戶或設計者根據現場工況自行確定；
２．H1．．．．．．為結構死區；（h1=15mm）
３．H2．．．．．．磁浮子死區，當介質比重為１時，h2=60mm
４．L0=h0+h1+h2,為儀表安裝后的測量死區，即儀表不能測量到的區域．
安裝方式/Installation method---------------------------------------------------------◆◆
（１）把浮球安裝在主體管上，主體管底部把檔板裝好，肖子柵好。
（２）把主體放入容器內，安裝法蘭和容器法蘭加密封墊固定擰緊。
（３）打開接線盒蓋，接入引出線，注意正負極不能接錯，蓋上盒蓋
并擰緊螺釘引出線固定、接線參照UHC-DB型及注意事項。
1．安裝位置應遠離進水口，否則開關會因進水口的波動而造成誤動作。
2．若開關裝置于混凝土池壁，可加裝L型角鋼支架。
3．若開關裝置于攪拌區域，可安裝防波管或防波擋板。
4．選擇管的內徑大于浮球直徑的法蘭連接管。
5．配線時建議使用Φ8mm多蕊電纜。
6．被控制線路負載必須與浮球開關接點容量相匹配。
7．被測液體的比重必須大于浮球比重。
8．浮球的動作點已按客戶訂貨要求在出廠時調整好，請不要隨意調整浮球位置。
